2 inteligentni krmilnik črpalke

Cenimo, da ste izbrali naše izdelke, in obljubljamo, da vam bomo še naprej zagotavljali prijazne in ustrežljive storitve.

Inteligentni krmilnik črpalke je intuitiven, programabilen krmilni in zaščitni sistem za centrifugalne, cevovodne, dupleksne in trifazne potopne črpalke za globoke vodnjake.



Krmilnik lahko deluje na več načinov z uporabo različnih električnih inštalacij. Prosta sonda ali senzor v vodnjaku je ključna značilnost, ki ločuje krmilnik od standardne krmilne omarice za vklop/izklop črpalke. Naša edinstvena zasnova odpravlja potrebo po namestitveni sondi ali senzorju v vrtini in zagotavlja zelo občutljivo in zanesljivo zaščito pred suhim tekom črpalke.



Znamka: OEM

Proizvajalčeva številka modela: PCH32 PLUS

Deluje v 3 fazah 220v/380v/415v

Delujoča črpalka:0.75-15kw

Plastično ohišje: IP 65

MCB/AC kontaktor: CHNT

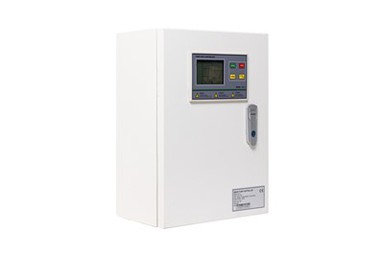

Vrsta: Dupleksna izmenična nadzorna plošča

Nazivna napetost: 120/208/240V/380V/415V AC

Amperi: 9 do 32 A

Združljiv tip črpalke: črpalka za zbiralnik/pospeševalna črpalka/črpalka za vrtino

Število nadzorovanih črpalk: 2

Lokacija: notranja/zunanja

Vrsta ohišja: IP65

Velikost ohišja: 342*292*119 mm

Prestavljanje aplikacije: z dip stikalom

Aplikacija vključuje:

• Uporablja se za prenos vode iz nizkega rezervoarja v zgornji rezervoar s pomočjo tekočinske sonde ali plovnega stikala
• Uporablja se za ojačevalnik s tlačnim stikalom in tlačno posodo.
• Uporablja se za dvigovanje odplak s sondo za tekočino ali plovnim stikalom
• Uporablja se za drenažno črpalko s preklopnim plovnim stikalom
• Uporablja se za prenos vode iz nizkega rezervoarja v zgornji rezervoar z oddajnikom nivoja (4-20 mA)
• Uporabljeno za ojačevalnik s tlačnim oddajnikom (4-20 mA)
• Uporablja se za dvigovanje odplak z oddajnikom nivoja (4-20 mA)

Postavka	Zaščita	Vrednost	Opomba	Vrsta napake
1	Amper za zaščito pred suhim tekom	75 % kalibriranega delovnega ampera	V nastavitvah menija	Napaka pri obnovitvi
2	Odzivni čas zaščite pred suhim tekom	5s	V nastavitvah menija
3	Obnovitveni čas zaščite pred suhim tekom	45m	V nastavitvah menija
4	Amper za zaščito pred preobremenitvijo	130 % kalibriran delovni amper	V nastavitvah menija	Napaka pri obnovitvi
5	Odzivni čas zaščite pred preobremenitvijo	5S (inverzni čas)	popravljeno v programski opremi
6	Čas obnovitve zaščite pred preobremenitvijo	4m	V nastavitvah menija
7	Črpalka je zastala zaščitni sprožilni amper	180 % kalibriranega delovnega ampera	V nastavitvah menija	Napaka pri razveljavitvi
8	Odzivni čas zaščite ob zastoju črpalke	1s	popravljeno v programski opremi
9	Podnapetostna zaščitna izklopna napetost	304v	V nastavitvah menija	Napaka pri obnovitvi
10	Odzivni čas zaščite pod napetostjo	6s	popravljeno v programski opremi
11	Obnovitveni čas zaščite pod napetostjo	4m	V nastavitvah menija
12	Izklopna napetost zaščite pred prenapetostjo	437v	V nastavitvah menija	Napaka pri obnovitvi
13	Odzivni čas zaščite pred prenapetostjo	6s	popravljeno v programski opremi
14	Obnovitveni čas zaščite pred prenapetostjo	4m	V nastavitvah menija
15	Odprta faza			Napaka pri razveljavitvi
16	Obratna faza			Napaka pri razveljavitvi
17	Preliv			Napaka pri obnovitvi
18	Nad temp			Napaka pri obnovitvi
19	Puščanje vode			Napaka pri razveljavitvi





Z več kot 20-letnim strokovnim znanjem in izkušnjami pri ustvarjanju, raziskovanju in napredku strokovnih krmilnikov vodnih črpalk,

Rezultat našega truda so naši krmilniki za kanalizacijska dvigala serije PCH. Ima vse zmožnosti in lastnosti, ki jih potrebujejo naše stranke, in z nekaj preprostimi nastavitvami parametrov lahko skoraj opravlja funkcije več strojev.

Uporabniku prijazne nastavitve bistveno podaljšajo življenjsko dobo črpalke, funkcija nastavitve z enim gumbom pa učinkovito ohranja vodno črpalko.

Njegov robusten alarmni sistem za prelivanje bo stranko obvestil v primeru hitrega povečanja količine vode s hkratnim aktiviranjem zunanje sirene in zvočnika.

Prav tako lahko natančno upravlja zagon in zaustavitev vodnih črpalk z upravljanjem stikal in analognih vhodov.





1). Normalna raven tekočine v koritu

nivo tekočine doseže sondo 3# (plavajoče stikalo A: višji nivo), krmilna omarica bo ukazala eno črpalko

delovanje;nivo tekočine pade na sondo 2# (plavajoče stikalo A:nizka raven), ena črpalka preneha delovati;

Nadzorna omarica bo izmenično samodejno zagnala dvojne črpalke, ko se nivo tekočine spreminja od

Sonda 2# in sonda 3# (plavajoče stikalo A: raven navzgor - raven navzdol)



2). Dodaten pretok v koritu

ko ena črpalka teče do drenaže, se nivo tekočine v zbiralniku še vedno poveča na sondo 4#

(Plavajoče stikalo B: višja stopnja), bo krmilna omarica ukazala, da sočasno deluje drugi črpalki

drenaža, dokler nivo tekočine ne pade na sondo 2# (plavajoče stikalo A&B: raven navzdol), dvojne črpalke

ne bo prenehal teči.



3). Preliv v koritu

ko dvojne črpalke delujejo hkrati, se nivo tekočine v zbiralniku še vedno poveča na Sondo

5#(plavajoče stikalo C: višji nivo), krmilna omarica bo sprožila opozorilni alarm; Ko se nivo tekočine zmanjša

na sondo 5# (nizka raven plovnega stikala C), krmilna omarica preneha oddajati opozorilni alarm



4).Funkcija samodejnega patruljiranja (proti rji).

V stanju Auto, če krmilna omarica pregleda dvojne črpalke, ki ne delujejo deset dni, krmilna naprava

bo črpalki A ukazal, naj deluje 3 sekunde in se ustavi, po 10-sekundnem intervalu bo krmilna naprava

naročite črpalki B, naj deluje 3 sekunde in se ustavi.

Auto Patrol lahko prepreči zarjavelost črpalke in zagozditev rotorja zaradi dolgotrajne nedelovanja
