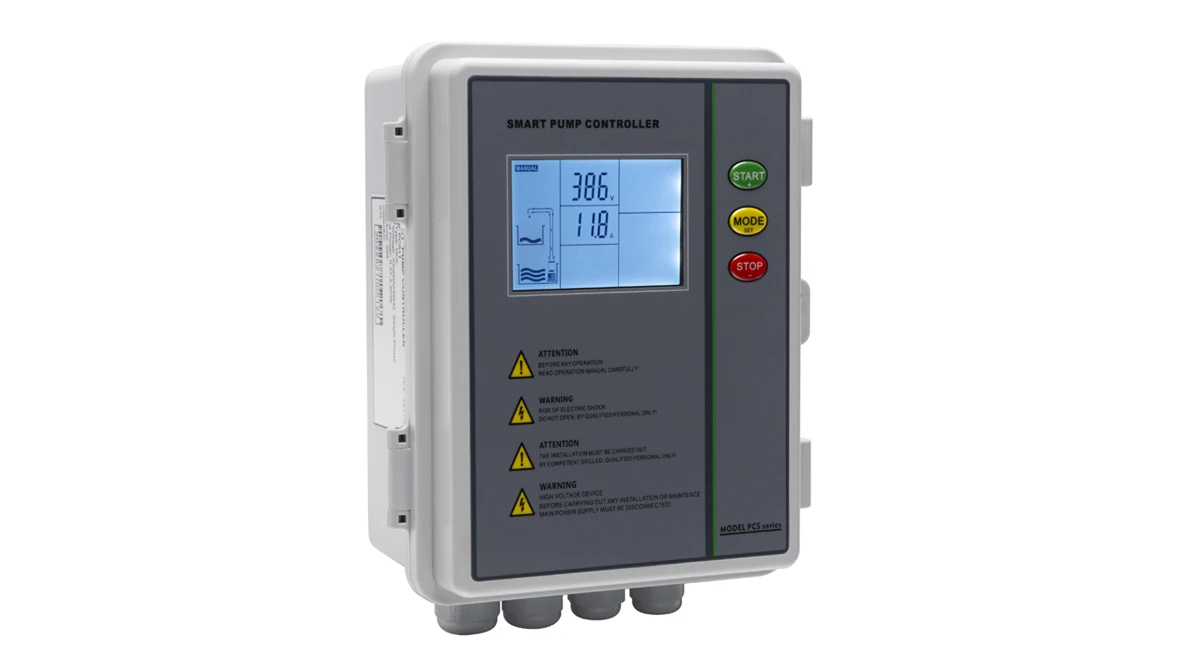

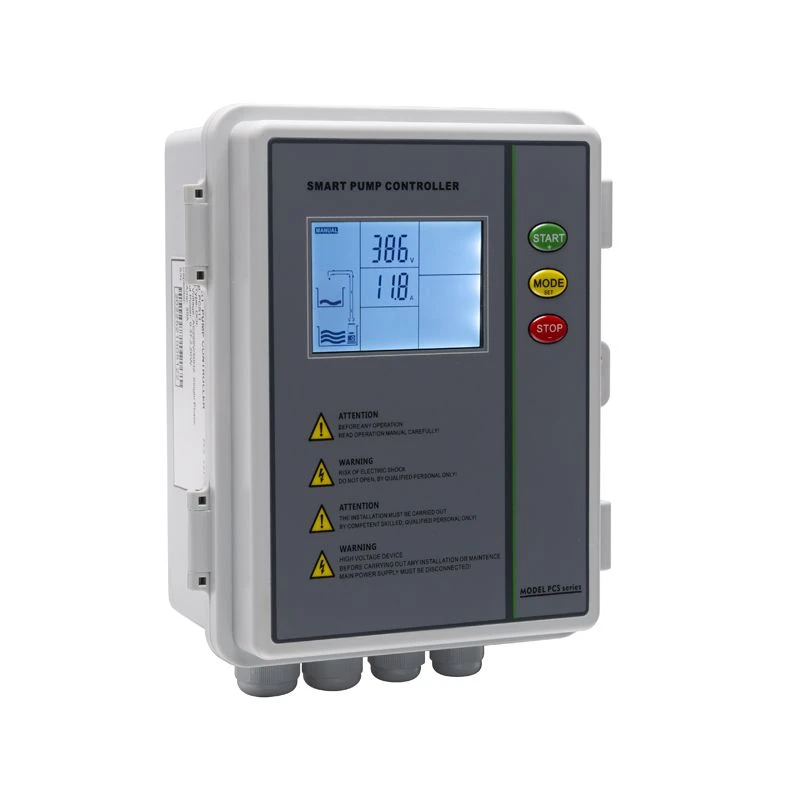

3-fazni krmilnik črpalke
3-fazni krmilnik črpalke PCS31, primeren za črpalko za globoke vodnjake, črpalko za kanalizacijo, črpalko za dvig tlaka in druge vrste vodnih črpalk.
- Hitra dostava
- Zagotavljanje kakovosti
- Storitev za stranke 24/7
Predstavitev izdelka
Krmilnik trifazne črpalke PCS31 je primeren za črpalke za dvig tlaka, črpalke za kanalizacijo, črpalke za globoke vodnjake in druge vrste vodnih črpalk.
Osnovna delovna ideja krmilnika je doseči zaščito in avtomatsko krmiljenje z uporabo integriranega vezja s funkcijo programske sinteze kot izhodnega signala očesa senzorja.
Krmilnik trifazne črpalke uporablja čip velike kapacitete, ki omogoča posodabljanje programa.
V tipičnih delovnih pogojih naš interni mehanizem za nastavitev parametrov z enim ključem natančno beleži tok črpalke. Zaščito pred suhim vrtenjem, preobremenitvijo in zaustavitvijo črpalke je mogoče ugotoviti z merjenjem toka v različnih pogojih.
V nasprotju z drugimi krmilniki na trgu ponuja PCS31 zaščito pred obratom faze. S to zaščito bo vsaka delujoča črpalka vedela, kdaj pride do odprte faze.
Tradicionalna primarna uporaba prestavljanja z dip stikalom
1. Voda se prenese iz zgornjega rezervoarja v spodnji rezervoar.
2. Ojačevalnik črpalke za vrtino.
3. Odvodnjavanje korita.
Posebne lastnosti veljajo, kadar se uporablja za prenos vode.
samodejno aktivira sistem za dolivanje vode, ko je priključena sonda nivoja.
Razmislite o naslednjem scenariju: spodnji rezervoar za vodo ima prazen zgornji rezervoar. V skladu s standardno logiko delovanja spodnji rezervoar ne more črpati vode, dokler nivo tekočine ne doseže tretje sonde. Če se napajanje izklopi in ponovno vklopi, bo krmilnik samo ugotovil, ali je voda prisotna v drugi sondi, namesto da bi ugotovil, ali je bila dosežena tretja sonda. Po začetnem ciklu se bo vrnil v svojo tipično logiko delovanja.
Nastavitev glavnega parametra:
|
Parameter |
Opis |
Razpon |
Privzeta vrednost |
|
001 |
Prožni ojačevalniki za zaščito pred suhim tekom. |
0.0 A |
|
|
002 |
Prožilni ojačevalniki za zaščito pred preobremenitvijo. |
26 A (0.37-2.2KW,0.75-7.5kW) 52 A (11-15kW) |
|
|
003 |
Prožni ojačevalniki za zaščito pred zaustavitvijo. |
33 A (0.75-7.5kW) 66 A (11-15kW) |
|
|
004 |
Izklopna napetost zaščite pod napetostjo. |
175 V (enofazni) 300 V (tri faze) |
|
|
005 |
Izklopna napetost zaščite pred prenapetostjo. |
253 V (enofazni) 439 V (tri faze) |
|
|
006 |
Odzivni čas zaščite pred suhim tekom. |
0 – 254 sekund |
6 sekund |
|
007 |
Obnovitveni čas zaščite pred suhim tekom. |
0 – 254 min |
5 minut |
|
008 |
Funkcija časovnika pri delu z aplikacijami |
00 – 01 |
00 (ne) [01 da] |
|
009 |
Čas delovanja črpalke. |
0 – 254 min |
5 minut (samo če je 008 omogočeno ali ko je stikalo na položaju 10) |
|
010 |
Čas zaustavitve črpalke. |
0 – 254 min |
5 minut (samo če je 008 omogočeno ali ko je stikalo na položaju 10) |
|
011 |
Časovnik zaustavitve črpalke v ročnem stanju. |
0 – 254 min |
0 minut (0=neaktivno) |
|
012 |
LCD in funkcija zaklepanja delovanja gumbov. |
00 - 01 |
00 (odklenjeno) [01 zaklenjeno] |
|
|
|||
|
013 |
Odprta faza in zaščita pred obratom faze. [00 (odprta faza in fazni obrat IZKLOPLJENA)] [01 (odprta faza IZKLOP, obrat faze VKLOP)] [02 (odprta faza VKLOP, fazni obrat IZKLOP)] [03 (odprta faza in fazni obrat VKLOPLJENA)] |
00 - 03 |
03 (parameter 013 je na voljo samo za tri faze) Po nastavitvi izklopite, da bo na voljo. |
|
Naslednji parametri so vidni samo zatermični nadzor pri povezavi zPT 100 Trazširitveni modul je opremljen. |
|||
|
014 |
Začetna temperatura črpalke. Črpalka se bo zagnala pod nastavljeno temp. |
0 – 100 stopinj |
35 stopinj |
|
015 |
Temperatura zaustavitve črpalke. Črpalka se bo ustavila nad nastavljeno temp. |
0 – 100 stopinj |
45 stopinj |
Druge funkcije
1. Več uporab za možnosti z uporabo nastavitve parametrov in dip stikal.
2. Zaščita pred odprto fazo, faznim obratom, preobremenitvijo, prenizko napetostjo, zaustavitvijo črpalk, suhim tekom in prenapetostjo.
3. Različne možnosti majhnih ohišij IP 65
4. Posamezen gumb za umerjanje parametrov.
5. Stanje delovanja črpalke je prikazano na LCD-prikazovalniku.
6. Preverjanje kumulativnega časa delovanja črpalke
7. Izčrpajte zadnjih pet napak in jih preverite.
8. Črpalko lahko samodejno zaustavite v ročnem načinu z nastavitvijo časovnika.
9. Programsko opremo je mogoče spremeniti tako, da ustreza zahtevam posameznega mesta.
10. Razpon delovne napetosti: 0,75–4 kw, 5,5–7,5 kw, 11–15 kw
11. Dosegljiva napetost med 280 in 460 volti.
