Enojna krmiljenje črpalke in zaščita škatle







1. Obstajajo 4 primarni načini uporabe:



** Napajalni rezervoar za vodo in navzdol **: Ta aplikacija je zasnovana posebej za upravljanje oskrbe z vodo med zgornjimi in spodnjimi rezervoarji za vodo.

** Napajanje tlačne vode **: Druga uporaba se osredotoča na oskrbo z vodo s krmiljenjem tlaka, povezavo s tlačnim stikalom.

** Izpust odplak **: Tretja uporaba obravnava učinkovito odstranjevanje odpadne vode.

** Čisti nadzor časovnega obdobja **: Končna aplikacija ponuja časovni nadzor, ki uporabnikom omogoča načrtovanje delovanja črpalke v skladu s posebnimi časovnimi intervali.

Če povzamemo, so te štiri uporabe in navzdol za vodo, oskrbo z vodo, tlačno vodo, odvajanje kanalizacije in čiste časovne obdobje nadzorovane celovite rešitve za različne naloge upravljanja z vodami. Vsaka aplikacija je zasnovana za reševanje posebnih izzivov in zahtev, ki zagotavlja učinkovito, zanesljivo in trajnostno ravnanje z vodo v različnih panogah in okoljih.

Aplikacija	2 polno stikalo	Opis
1	0 0	Rezervoar v rezervoar.
2	1 1	Nadzor nad črpalko s pritiskom s tlačnim stikalom.
3	0 1	Odtok po nivoju senzorja.
4	1 0	Časovni začetek in ustavi. [Prekliče senzorski terminal]
1 polno stikalo (Možnost)
5	1	Termični nadzor

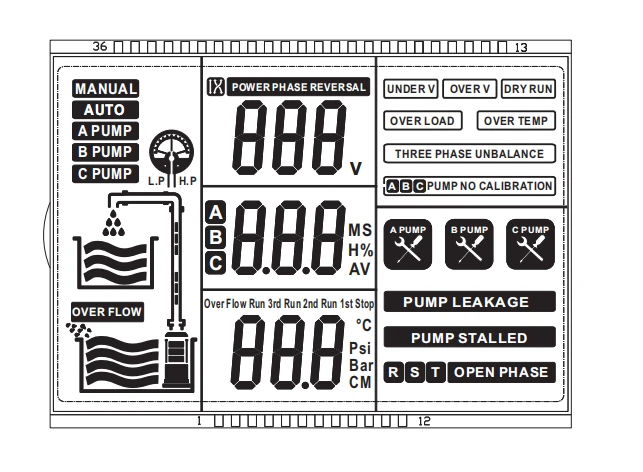

2. Prikaz LCD.

Sistem ponuja celovito rešitev za spremljanje z prikazom napetosti in toka v realnem času, kar uporabnikom omogoča, da ostanejo obveščeni o električnih parametrih, ki so kritični za učinkovito delovanje vodne črpalke. Ta predstavitev podatkov v realnem času zagotavlja, da je mogoče kakršna koli nihanja ali anomalije v napajanju takoj prepoznati in obravnavati, s čimer se poveča splošna zanesljivost sistema.

Poleg prikaza napetosti in toka v realnem času je delovna dinamika vodne črpalke predstavljena v dinamični obliki. To pomeni, da lahko uporabniki vizualizirajo operativni status črpalke z grafičnimi predstavitvami ali animiranimi kazalniki, ki zagotavljajo intuitivno razumevanje njegove zmogljivosti.

Poleg tega je sistem opremljen z mehanizmom za zaznavanje napak, ki povečuje njegove diagnostične zmogljivosti. V primeru okvare ali nenormalnega stanja se bo začela utripati ustrezna ikona na vmesniku, s čimer bo takoj opozorila na težavo. To vizualno opozorilo služi kot hiter pokazatelj morebitnih težav, kot so pregrevanje, pregrevanje, nizki tlak ali mehanska okvara, kar uporabnikom omogoča hitro korektivno ukrepanje. Z vključevanjem teh funkcij sistem ne samo spremlja uspešnost črpalke, ampak tudi zagotavlja pravočasno posredovanje, da se prepreči nadaljnja poškodba ali izpad.

Na splošno ta kombinacija prikaza podatkov v realnem času, dinamični izhod dinamike črpalke in ikone, ki kažejo na napake, ustvarja uporabniku prijazno in zelo funkcionalno spremljanje. Skrbi za tako tehnična strokovnjaka, ki potrebujejo podrobne vpoglede, kot splošne operaterje, ki potrebujejo jasne in dostopne informacije za ohranjanje nemotenega delovanja vodne črpalke.



3. Osnovno delovanje

Zaščita jedra, ki jo aktivira parameter Calibartion







Gumb	Delovanje f ročnega do samodejnega, samodejnega do ročnega
Način Set	[Parameter 012nastavljen na 00]- Priročnik za samodejno / samodejno do ročno [Parameter 012nastavljen na 01]- Vsi gumbi, zaklenjeni v samodejnem načinu. Za deaktiviranje načina zadrževanja "za 5sec. Črpalka se bo nato ustavila, krmilnik pa se bo preklopil v ročni način.



Gumb	DelovanjeVRočno
Začetek	Črpalka naj se začne, če ne deluje.
Nehaj	Črpalka naj se ustavi, če teče.
Ustavite nato način	Prikaz prikazuje zadnjih pet zapisov o napaki.
Ustavite in začnite	Prikaz prikazuje akumulacijski čas teka.
Za zagotovitev zaščite črpalke in motorja je bistvenega pomena za umerjanje parametrov krmilnika, takoj ko črpalka deluje na operativne standarde. Izvedite umerjanje po vsaki namestitvi ali vzdrževanju.
Začetek Ali gumb za shranjevanje	Kalibracija parametra: V ročnem načinu pritisnite "Start", dajte črpalko čas za zagon, kot bi običajno, nato pa zadržite "Start" (približno 5-10 sek) aliPritisnite gumb "Store" (gumb na glavni plošči z rumenim pokrovčkom). Krmilnik bo dal "di" zvok. Krmilnik je treba zdaj umeriti v trenutni spekter motorja.
Nehaj	Izbris parametra: Prepričajte se, da je črpalka prenehala delovati, nato pa zadržite "Stop", dokler krmilnik ne da "DI" zvoka. (Držite približno 5-10 sek). Krmilnik je zdaj treba očistiti vseh kalibracij.
